Häufige Fehlerquellen & Lösungen beim Bau von Beton-Lasernivelliermaschinen

Obwohl es sich bei der Beton-Lasernivelliermaschine um ein hochpräzises Gerät handelt, ist es kein „vollautomatisches Wunderwerk“. Die endgültige Nivellierungsgenauigkeit (FF/FL-Wert) hängt in hohem Maße von der perfekten Koordination der „Mensch--Maschine-Material-Methode“ ab.

Oftmals ist nicht die Maschine selbst defekt, sondern der von ihr erzeugte Boden weist Unebenheiten oder Wellenmuster auf. Hier sind die vier Hauptursachen für häufige Fehler und ihre spezifischen Lösungen. Dabei handelt es sich um einen „Leitfaden zur Vermeidung von Fallstricken“, abgeleitet aus unzähligen Baustellen.

Signale und Systemfehler (Die „Augen“ und das „Gehirn“)

Dies ist die häufigste, aber auch am leichtesten zu übersehende Fehlerquelle. Das Lasersystem dient als Maßstab für die Nivelliermaschine. Wenn der Benchmark falsch ist, ist alles ruiniert.

Fehlerquelle	Beschreibung des Phänomens	Lösung
Referenzdrift des Senders	Im Laufe der Zeit hat sich die Gesamthöhe des gesamten Gebiets verschoben oder es kam zu einer großräumigen Neigung.	Wurzelkontrolle: Das Stativ des Werfers muss auf einer völlig stationären Unterlage aufgestellt werden (die Aufstellung auf zu Setzungen neigendem Boden oder auf vibrierenden Bodenplatten ist strengstens verboten).
		Wurzelkontrolle: Das Stativ des Werfers muss auf einer völlig stationären Unterlage aufgestellt werden (die Aufstellung auf zu Setzungen neigendem Boden oder auf vibrierenden Bodenplatten ist strengstens verboten).
Totzone/Störung des Lasersignals	Die Maschine fing plötzlich an, sich unregelmäßig zu bewegen, oder der Nivellierkopf begann auf und ab zu zittern.	Räumen Sie den Standort auf: Stellen Sie sicher, dass sich zwischen dem Sender und dem Empfänger keine Hindernisse (bewegende Arbeiter, Säulen) befinden.
		Lichtabschirmende Reflexion: Entfernen Sie große Glas- und Edelstahlplatten am Unfallort, um Mehrweg-Laserreflexionen zu verhindern, die zu falschen Signalen führen könnten.
		Anpassen des Totbands: Stellen Sie die Empfindlichkeit (Breite des Totbands) des Empfängers entsprechend den Anforderungen an die Ebenheit entsprechend ein.
Starke Windvibration	Während der Außenbauarbeiten wehten starke Winde um den Sender herum, wodurch die Grundfläche auf und ab schwankte.	Physischer Windschutz: Bauen Sie einen Windschutz um den Sender oder verwenden Sie ein schweres Stativ mit zusätzlichen Gewichten.

💡 Expertentipp: Lassen Sie niemals zu, dass die Netzkabel des Betonpumpenrohrs oder des Vibrationsstabs mit dem Rahmen des Laserstrahlers in Berührung kommen! Dies ist der peinlichste Fehler, der auf der-Site auftreten kann.

2. Mechanik- und Kalibrierungsfehler (Der „Körper“)

Der mechanische Zustand der Maschine bestimmt direkt, ob sie die Anweisungen des Lasersystems genau ausführen kann.

InkonsistentReifendruck:

Frage: Wenn zwischen dem linken und dem rechten Rad ein erheblicher Unterschied im Reifendruck besteht, wackelt die Maschine während der Fahrt, wodurch der Nivellierkopf nach links und rechts schwankt und Wellenmuster entstehen.

Lösung: Vor dem Bau muss der Reifendruck aller vier Räder gemessen werden, um sicherzustellen, dass sie genau gleich sind.

Verzögerung des Hydrauliksystems:

Frage: Der Laser ließ den Kratzer anheben, aber der Hydraulikzylinder reagierte eine halbe Sekunde später, was zu einer „Lochgrube“ auf dem Boden führte.

Lösung: Überprüfen Sie, ob die Temperatur des Hydrauliköls zu hoch ist und ob das Magnetventil verstopft ist.

Verschleiß der Abstreifplatte und der Stoffspirale:

Problem: Die Unterseite des Schabers ist ungleichmäßig abgenutzt, was zu Kratzern oder Streifen auf der polierten Oberfläche führt.

Lösung: Überprüfen Sie täglich die Verschleißplatte an der Unterseite des Abstreifers. Ersetzen Sie es sofort, wenn es stark abgenutzt ist.

3. Konkreter Materialfehler (Das „Medium“)

Dies ist der Faktor, den die Maschine „nicht kontrollieren“ kann, der jedoch am stärksten betroffen ist. Die Inkonsistenz im Einbruch (Kohäsion) ist der Hauptgrund für die Flachheit.

Der Slump-Wert schwankt häufig.

Zu trocken (<100mm): The machine cannot scrape, or the leveling head is "pushed up" by the counterforce, resulting in an overly high ground elevation.

Zu trocken (<100mm): The machine cannot scrape, or the leveling head is "pushed up" by the counterforce, resulting in an overly high ground elevation.

Lösung: Die Materialverteilung an der Betonmischstation muss streng kontrolliert werden! Benennen Sie eine spezielle Person, die das Setzmaß prüft, bevor der Tankwagen das Material entlädt. Diejenigen mit unqualifizierten Einbrüchen müssen sofort zurückgezogen oder vor Ort-angepasst werden. Das optimale Ausmaß für die Laser-Nivelliermaschine beträgt typischerweise 140 mm ± 20 mm (je nach Modell).

Zeitunterschied der anfänglichen Einstellung:

Frage: Der Abstand zwischen der ersten Materialcharge und der zweiten Charge ist zu lang, was zu „kalten Verbindungen“ oder Härteunterschieden an der Verbindungsstelle führt. Beim Durchfahren vibriert die Maschine.

Lösung: Stellen Sie eine kontinuierliche Materialversorgung sicher und vermeiden Sie Unterbrechungen.

4. Betriebsfehler (Der „Treiber“)

Eine gute Maschine erfordert einen guten Bediener. Die Erfahrung des Bedieners bestimmt 30 % des Endergebnisses.

Unsachgemäße Kontrolle der Menge der Stoffansammlung (Betonleiter):

Fehlerprinzip: Wird der Beton vor dem Räumer zu hoch aufgeschüttet (z. B. mehr als die halbe Förderschneckenhöhe), wird der Maschinenwiderstand zu groß, die Reifen rutschen durch oder der Maschinenkopf hebt sich. Eine zu geringe Aufschüttung führt dazu, dass die Grube nicht gefüllt wird.

Lösung: Der Bediener muss in Abstimmung mit den allgemeinen Arbeitern sicherstellen, dass während des Walzvorgangs immer nur 2–3 cm überschüssiger Beton auf dem Abstreifer verbleiben. Nehmen Sie bei Bedarf weitere Korrekturen vor und vermeiden Sie übermäßige Anpassungen.

Unsachgemäße Überlappung:

Lösung: Die empfohlene Standardüberlappungsbreite liegt normalerweise zwischen 15 cm und 30 cm, und die Markierungslinien sollten als Gehhilfe verwendet werden.

Lösung: Die empfohlene Standardüberlappungsbreite liegt normalerweise zwischen 15 cm und 30 cm, und die Markierungslinien sollten als Gehhilfe verwendet werden.

Zu schnell unterwegs:

Frage: Es ist, als würde man über eine Bodenschwelle fahren. Wenn Sie zu schnell fahren, hat das Federungssystem nicht genügend Zeit zu reagieren.

Lösung: Halten Sie eine konstante Geschwindigkeit ein. Generell wird empfohlen, die Geschwindigkeit im Bereich von 3 - 5 Metern pro Minute zu halten, um dem Hydrauliksystem ausreichend Reaktionszeit zu geben.

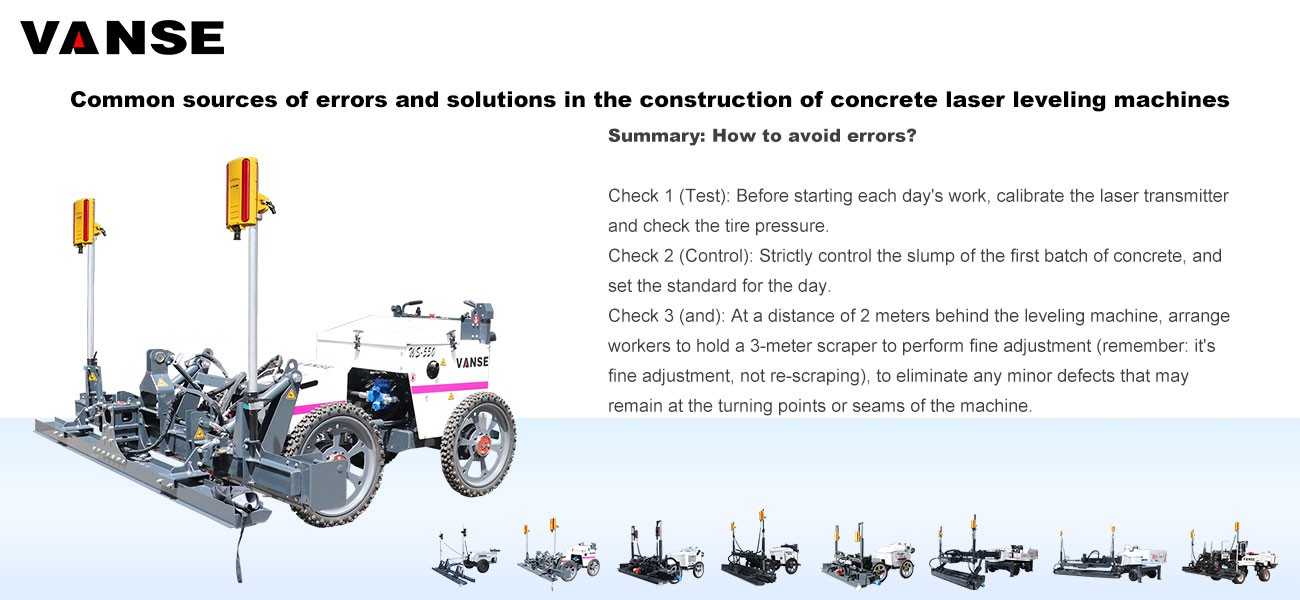

Zusammenfassung: Wie vermeide ich Fehler?

Kontrolle 1 (Test): Kalibrieren Sie vor Arbeitsbeginn den Lasersender und prüfen Sie den Reifendruck.

Kontrolle 2 (Kontrolle): Kontrollieren Sie das Setzmaß der ersten Betoncharge streng und legen Sie den Standard für den Tag fest.

Prüfung 3 (und): In einem Abstand von 2 Metern hinter der Nivelliermaschine beauftragen Sie die Arbeiter, einen 3{3}Meter langen Schaber zu halten, um eine Feineinstellung durchzuführen (denken Sie daran: Es handelt sich um eine Feineinstellung, nicht um ein erneutes Schaben), um eventuelle kleinere Mängel an den Wendepunkten oder Nähten der Maschine zu beseitigen.



Notiz:Die in diesem Dokument angegebenen Parameter dienen nur als Referenz und sind nicht obligatorisch. Aufgrund unterschiedlicher technischer Eigenschaften zwischen verschiedenen Marken und Modellen von Lasernivellierern wenden Sie sich bitte vor dem tatsächlichen Betrieb an den Hersteller, um eine geeignete Lösung zu finden. Dieses Referenzdokument übernimmt keine Verantwortung für Probleme, die sich aus der Nichtbeachtung der Herstelleranweisungen ergeben.
